Lista di controllo DFM per componenti in plastica di giochi da tavolo personalizzati

1. Cosa copre questa lista di controllo DFM

Kingke è stato pubblicatoServizio di analisi DFM e stima dei costiinizia con i disegni 3D del cliente e i requisiti del prodotto. La revisione della struttura dichiarata riguarda l'uniformità dello spessore delle pareti, l'angolo di sformo, la resistenza delle nervature, i sottosquadri, il rischio di intrappolamento d'aria, le tendenze di ritiro e deformazione e la razionalità dell'assemblaggio.

La stessa pagina di servizio estende la revisione alla fattibilità dello stampo. Elenca la disposizione della cavità, le superfici di divisione, il raffreddamento, l'espulsione, le strutture di estrazione del nucleo, le scelte a cavità singola o multipla e se è necessario un canale caldo. Queste non sono conversazioni separate. Una modifica alla parte può modificare il piano dello stampo e un vincolo dello stampo può richiedere una decisione sul prodotto.

Questo articolo trasforma l'ambito pubblicato in una sequenza di approvazione da parte dell'acquirente. La sequenza è una sintesi editoriale delle pagine dei servizi e dei prodotti di Kingke. Non aggiunge numeri universali relativi allo spessore delle pareti, promesse di tolleranza, limiti di resina o dichiarazioni di consegna che sono assenti da tali fonti.

2. Controllare il pacchetto di input prima della revisione tecnica

La confusione più evitabile inizia prima ancora che qualcuno studi un angolo di sformo o una linea di giunzione. La citazione può riferirsi ad un modello mentre l'opera ne utilizza un altro. Un foglio di calcolo può definire identici due pezzi anche se le loro basi differiscono. Un fornitore potrebbe ricevere un rendering che nasconde le funzionalità dell'assieme.

Inizia con una matrice dei componenti. Assegna a ogni articolo stampato univoco un ID parte stabile, un nome in un linguaggio semplice e una revisione. Se un gioco ha sei colori di pedoni da una geometria di stampo, registra tale relazione. Se due miniature simili richiedono stampi diversi, registra anche questo.

Non aspettare che ogni dettaglio commerciale sia perfetto. Contrassegnare invece gli elementi incerti come ipotesi aperte. È utile la dicitura “Materiale da confermare dopo l'aspetto del campione”. Lasciare vuota la cella del materiale non lo è.

Se il pacchetto di progettazione necessita ancora di preparazione, il fileGuida ai file CAD per pezzi di giochi da tavolo personalizzatispiega come organizzare la geometria, le quote e la proprietà della revisione prima della revisione della produzione.

3. Esaminare la struttura del prodotto rispetto all'uso previsto

Una revisione della struttura dovrebbe iniziare con la funzione del gioco, non con avvisi CAD isolati. Un pedone deve stare in piedi e rimanere facile da prendere. Un gettone potrebbe necessitare di una faccia di stampa piatta e di un impilamento prevedibile. Un cubo può contenere un'opera d'arte su più facce. Un titolare della carta deve adattarsi alla carta prevista mantenendo pulito il design visibile.

La pagina DFM di Kingke nomina sette aree di revisione a livello di prodotto. Trasforma ognuno di essi in una domanda legata al componente reale:

• Uniformità dello spessore della parete:dove cambia la parte da guscio a massa locale pesante?
• Angolo di sformo:quali superfici si rilasciano nella direzione di apertura proposta e quali no?
• Forza delle costole:quali nervature supportano una funzione e quali sono gli avanzi di un modello precedente?
• Sottosquadri:è possibile modificare la caratteristica o lo stampo necessita di una struttura mobile?
• Rischio di intrappolamento dell'aria:dove sono le parti chiuse o i dettagli compilati in ritardo che richiedono attenzione?
• Andamento del ritiro e della deformazione:quali aree ampie, pianeggianti o localmente pesanti necessitano di una revisione mirata?
• Razionalità dell'assemblaggio:la direzione di accoppiamento, il metodo di ritenzione e le superfici accessibili corrispondono al prodotto?

L'output dovrebbe mostrare la posizione di ciascun problema sul modello. Un commento come “aumenta sformo” è incompleto se non identifica la faccia, la direzione di apertura e l'effetto sulla forma visibile. Lo stesso vale per i commenti sulle pareti e sulle nervature.

4. Collegare ogni decisione della parte allo stampo proposto

Un modello può apparire pulito sullo schermo e tuttavia lasciare irrisolto il piano di attrezzaggio. Kingkeprogettazione di stampi ad iniezione di precisioneLa pagina elenca il layout della cavità, la superficie di divisione, la base dello stampo, il raffreddamento, i canali caldi o freddi, l'espulsione, le guide di scorrimento, l'estrazione dell'anima e lo sfiato nell'ambito del progetto.

Chiedere al fornitore di basare le principali decisioni sullo stampo sulle viste del componente reale. Il rapporto dovrebbe mostrare una direzione di apertura, un percorso di separazione preliminare, la regione del cancello proposta, le zone di espulsione ed eventuali strutture in movimento. Per una proposta multi-cavità, dovrebbe anche identificare quali parti condividono uno strumento e come è stato considerato il mix di produzione.

Non è necessario che il concetto dello stampo sia un progetto di strumento finito alla prima revisione. Ha bisogno di una definizione sufficiente per esporre i compromessi. Se un cancello nascosto richiede una superficie di espulsione diversa, o un sottosquadro richiede una slitta che modifica la linea di giunzione, l'acquirente dovrebbe verificarlo prima che l'acciaio venga rilasciato.

Kingkestampo per iniezione plasticapage afferma che il suo lavoro sugli stampi può includere configurazioni a cavità singola e multi-cavità, ottimizzazione del flusso, del raffreddamento e dell'espulsione, test dello stampo e convalida dei campioni. Utilizzare questi elementi come punti di controllo denominati, non come una promessa generale che ogni strumento utilizzerà la stessa soluzione.

5. Pianifica l'intera famiglia di componenti, non una parte attraente

I progetti di giochi da tavolo raramente contengono un componente isolato. Il piano stampo deve servire al set che va nella scatola. È qui che la matrice dei componenti diventa un documento di produzione anziché un foglio di calcolo amministrativo.

Per ogni geometria, registra la quantità per gioco e le versioni cromatiche previste. Quindi confrontare questi rapporti con il piano della cavità proposto. Una disposizione delle cavità che produce quantità uguali potrebbe non corrispondere a un gioco che utilizza un componente molto più spesso di un altro.

Mantieni separati i requisiti condivisi e quelli unici:

• Il linguaggio dei colori condiviso non dimostra che tutte le parti utilizzino lo stesso tipo di materiale.
• L'altezza condivisa non dimostra che i pedoni abbiano la stessa struttura di modellamento.
• Lo stile grafico condiviso non dimostra che ogni superficie accetta lo stesso processo di stampa.
• L'imballaggio condiviso non dimostra che tutte le parti possano essere campionate o ispezionate insieme.
• La proprietà condivisa degli strumenti non elimina la necessità di record di revisione a livello di parte.

Se le parti possono condividere uno stampo, utilizzare la matrice dei componenti per confrontare il bilancio di produzione prima di approvare il layout. L'articolo sustampi per famiglie rispetto a stampi separati per pezzi di giochi da tavolofornisce un quadro decisionale mirato per tale scelta.

6. Includere materiale, colore e decorazione nella stessa recensione

Kingkecomponenti in plastica per giochi da tavoloLa pagina elenca forme, colori, texture e disegni stampati personalizzati, inclusa la stampa UV e tampografica. Ciò rende l'apparenza parte del brief di produzione e non un passo da improvvisare una volta completato lo stampo.

Contrassegna ogni area decorata nella vista 3D. Aggiungi l'orientamento della grafica, il numero di colori e il riferimento di allineamento accettabile. Proteggi qualsiasi faccia in cui un cancello, un segno di espulsione o una linea di divisione interferirebbero con la grafica o con il modo in cui il pezzo viene gestito.

Queste descrizioni provengono da quelle pubblicate da Kingkeserigrafia e tampografiaEStampa digitale UVpagine. Sono punti di partenza per la selezione del processo. L'idoneità finale dipende ancora dal componente e dall'opera d'arte inviati.

Per la preparazione del file, utilizzare il fileelenco di controllo del file di grafica per i componenti del gioco stampati. Se il processo rimane aperto, confrontare i due metodi nel fileguida alla tampografia e alla stampa UV.

7. Definisci cosa comprende il preventivo e cosa può modificarlo

Un progetto approvato dal DFM non è utile se l'ambito commerciale si riferisce ancora a un altro presupposto. La pagina DFM e stima dei costi di Kingke elenca stampi, stampaggio a iniezione, materiale, trattamento superficiale, assemblaggio, imballaggio, logistica e test come categorie di costo nel suo ambito di valutazione.

Utilizzare tali categorie come limite di citazione. L'acquirente non ha bisogno di una formula di prezzo pubblica. L'acquirente deve sapere quale revisione del progetto, ipotesi di quantità, materiale, finitura e base di imballaggio copre ciascuna linea.

Richiedi il preventivo per indicare:

• Gli ID parte e la revisione utilizzati per la determinazione del prezzo dello stampo.
• La disposizione della cavità proposta e qualsiasi ipotesi di strumento condiviso.
• La base in resina e colore utilizzata per la determinazione del prezzo delle parti stampate.
• Il metodo di decorazione e l'ambito dell'opera d'arte inclusi.
• Qualsiasi base di assemblaggio, inserimento o operazione secondaria.
• Il formato e la quantità di imballaggio utilizzati per il preventivo.
• Articoli di test e logistica inclusi, esclusi o ancora aperti.

Quando la progettazione cambia, registra quali categorie di costi necessitano di una nuova revisione. Un sottosquadro rivisto può influenzare la struttura dello stampo. Una nuova grafica a colori potrebbe influenzare la decorazione. Un diverso mix di quantità può influenzare il modo in cui viene valutato uno strumento familiare. Questo registro delle modifiche è più utile che chiedere se il "prezzo è ancora valido" senza nominare l'input modificato.

8. Concordare l'approvazione del campione prima dell'arrivo del primo campione

La pagina sugli stampi di Kingke include test sugli stampi e convalida dei campioni nell'ambito del supporto dichiarato. L'acquirente deve definire il record di convalida prima della spedizione dei campioni. Altrimenti, il feedback diventa una raccolta di foto annotate senza alcun collegamento chiaro al modello approvato.

Crea un foglio campione per ogni ID parte. Registrare la cavità quando lo strumento ne ha più di una, il materiale e il colore utilizzati, la revisione del modello e se il campione include la decorazione finale. Fotografa le stesse viste per ogni ciclo di revisione.

Separare le osservazioni in quattro gruppi:

1. Funzione:vestibilità, assemblaggio, posizione in piedi, impilamento, manipolazione e interazione con il gioco reale.
2. Aspetto:segni visibili, struttura, rapporto di colore, linea di divisione e posizionamento della decorazione.
3. Coerenza:differenze tra cavità, pezzi o cicli di revisione.
4. Documentazione:revisione del modello, deviazione aperta, proprietario e azione successiva richiesta.

Approvare esplicitamente le deviazioni. Se un testimone del cancello viene accettato nella parte inferiore, inserisci quella posizione nello standard visivo. Se una linea di giunzione è stata spostata, aggiorna l'immagine DFM. Il lotto successivo non dovrebbe dipendere dal fatto che qualcuno ricordi una videochiamata precedente.

Quando appare un difetto, utilizzare ilguida ai difetti dello stampaggio a iniezione per i pezzi dei giochi da tavoloorganizzare l'osservazione per posizione, cavità e revisione prima di cambiare il prodotto.

9. Aggiungere controlli per il tipo di componente specifico

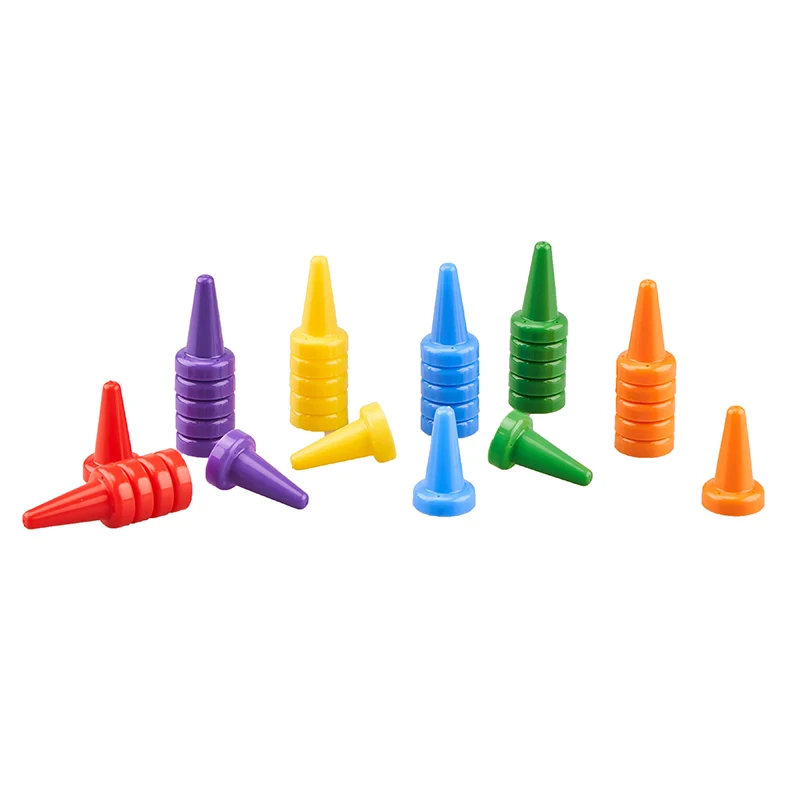

Pedine e figure in plastica

Kingkepedina di plasticaLa pagina offre pose, proporzioni e forme personalizzate e identifica l'ABS come il materiale utilizzato nella pagina del prodotto. Per DFM, contrassegnare il piano d'appoggio previsto, la forma della base, i dettagli fragili, il fronte visivo e qualsiasi area pianificata per la verniciatura o la stampa. Conferma ciascuna posa separatamente perché un arto o una base modificati possono creare una nuova decisione di stampo.

Gettoni di plastica

Kingkegettone di plasticala pagina elenca PP e ABS, forme, dimensioni, spessori, colori e stampa personalizzati. Il pacchetto DFM dovrebbe identificare le due facce visibili, la condizione dei bordi, i requisiti di impilamento e la zona di decorazione. Non lasciare che una rientranza o un bordo rialzato appaiano solo in un file di grafica recente.

Cubi di plastica

ILcubo di plastica per giochi da tavoloLa pagina elenca anche PP e ABS e descrive dimensioni, colori e contenuto stampato personalizzati. Una revisione del cubo dovrebbe identificare quali facce ricevono la stampa, come viene controllato l'orientamento delle facce e cosa si aspetta il gioco dall'impilamento. Tratta l'oggetto come sei facce funzionali anziché come un blocco generico.

Supporti, vassoi e accessori multicomponente

La gamma di componenti per giochi da tavolo di Kingke comprende supporti e accessori per riporre oggetti, nonché pezzi da gioco più piccoli. Aggiungi la scheda di accoppiamento, il token o l'inserto al pacchetto DFM. Contrassegnare la direzione dell'assieme, le facce di contatto, le relazioni in movimento e le superfici visibili che necessitano di protezione dai segni di muffa.

10. Quale utile rapporto DFM dovrebbe consentire all'acquirente di approvare

La relazione dovrebbe concludersi con decisioni, non solo con osservazioni. Una tabella compatta può collegare ciascun problema alla posizione del modello, all'azione proposta e allo stato di approvazione. Conserva le idee rifiutate nel registro in modo che la stessa opzione non venga riproposta senza nuove informazioni.

Prima dell'approvazione, esegui un controllo incrociato finale: la matrice dei componenti, il modello 3D, i disegni, la grafica, il rapporto DFM, la proposta di stampo, il preventivo e il foglio campioni dovrebbero tutti mostrare la stessa revisione attiva. Se un documento non può mostrare una revisione, elencane la data e il proprietario nel registro dei documenti.

Questo è il guadagno di informazioni più utile che un processo DFM può creare. Trasforma le conversazioni sparse su progettazione, attrezzatura e acquisto in un brief di produzione tracciabile. Il risultato non è la certezza che non possa verificarsi alcun problema. Si tratta di una registrazione più chiara di ciò che il team di progetto conosceva e approvava prima dell'attrezzatura.
